存储系统模块
SPI详解
是什么
是java提供的一种服务发现机制，用于实现接口与实现解耦
┌─────────────────────────────────────────────────────────────────┐
│ SPI 加载流程 │
│ │
│ 1. 定义接口 │
│ IStorageOperationService.java │
│ │
│ 2. 实现接口 │
│ AliyunOssStorageServiceImpl.java │
│ LocalStorageOperationService.java │
│ │
│ 3. 配置 SPI │
│ META-INF/services/com.xddcodec...IStorageOperationService │
│ 内容：com.xddcodec...AliyunOssStorageServiceImpl │
│ │
│ 4. 运行时加载 │
│ ServiceLoader.load(IStorageOperationService.class) │
│ → 自动发现并加载所有实现类 │
└─────────────────────────────────────────────────────────────────┘
SPI通常在spring启动时自动加载
┌─────────────────────────────────────────────────────────────────┐
│ Spring 启动流程 │
│ │
│ 1. 扫描 @Component 注解的类 │
│ │ │
│ ▼ │
│ 2. 创建 StoragePluginRegistry Bean │
│ │ │
│ ▼ │
│ 3. 执行 @PostConstruct 方法 ──▶ loadPlugins() 自动执行 │
│ │ │
│ ▼ │
│ 4. SPI 加载所有插件，注册到缓存 │
│ │ │
│ ▼ │
│ 5. 应用启动完成，等待请求 │
│ │
└─────────────────────────────────────────────────────────────────┘
相关源码
// java.util.ServiceLoader 源码简化版
public final class ServiceLoader<S> implements Iterable<S> {
// ⭐ 配置文件路径前缀
private static final String PREFIX = "META-INF/services/";
// 加载服务
public static <S> ServiceLoader<S> load(Class<S> service) {
// 获取当前线程的类加载器
ClassLoader loader = Thread.currentThread().getContextClassLoader();
return new ServiceLoader<>(service, loader);
}
// 懒加载迭代器
private Iterator<S> lazyIterator;
// 核心方法：读取配置文件，加载实现类
private Iterator<S> lookupIterator() {
return new LazyIterator();
}
private class LazyIterator implements Iterator<S> {
public boolean hasNext() {
if (!loaded) {
// ⭐ 读取配置文件
String fullName = PREFIX + service.getName();
// 文件路径：META-INF/services/com.xddcodec...IStorageOperationService
Enumeration<URL> configs = loader.getResources(fullName);
// 解析文件内容，获取实现类全限定名
while (configs.hasMoreElements()) {
URL url = configs.nextElement();
parse(url); // 解析文件，读取类名
}
loaded = true;
}
return nextName != null;
}
public S next() {
String cn = nextName; // 实现类全限定名
// ⭐ 反射创建实例
Class<?> c = Class.forName(cn, false, loader);
S p = service.cast(c.newInstance());
return p;
}
}
}
用户根据存储平台配置操作框架
spring容器启动时扫描到StoragePluginRegistry类进行初始化插件 /**
初始化：通过 SPI 加载插件
只有同时满足以下条件的类才被认为是有效的存储插件：
- 实现 IStorageOperationService 接口
- 在 META-INF/services 中注册（SPI）
- 标注 @StoragePlugin 注解
满足以上条件才能被初始化，元数据和实现类分别用两个map集合存储，键值都是平台标识符，同时StoragePlatformAutoRegister类会同步插件配置到数据库
如果用户要上传文件等操作，会先获取相关文件的fileinfo中的存储配置id，通过查询数据库封装成StorageConfig实体类，然后调用StorageServiceFacade类中的getStorageService方法，在方法内部判断是本地配置存储还是自定义配置存储（阿里云等），调用StoragePluginManager类的getOrCreateInstance方法，因为该方法为函数式编程，第二个参数使用lambda表达式通过StorageInstanceFactory类的createInstance方法调用StoragePluginRegistry类的getPrototype方法获取插件原型实例，如果当前实例在缓存中，则直接返回，如果不在缓存中，则调用这个方法进行实例化，这样就返回了相应的存储实例，可以对其进行操作
两个Map的具体定义
// StoragePluginRegistry.java
public class StoragePluginRegistry {
// 原型实例缓存
private final Map<String, IStorageOperationService> prototypes = new ConcurrentHashMap<>();
// 插件元数据缓存
private final Map<String, StoragePluginMetadata> metadataMap = new ConcurrentHashMap<>();
}
Lambda延迟加载的好处
// StorageServiceFacade.java
public IStorageOperationService getStorageService(String configId) {
return pluginManager.getOrCreateInstance(
configId,
() -> loadConfigFromDatabase(configId) // ⭐ Lambda 延迟加载
);
}
只有在未命中的时候才会去查询数据库
缓存键的生成规则
// StorageUtils.java
public static String generateCacheKey(String platformIdentifier, String configId) {
if (isLocalConfig(configId)) {
return "local:system"; // 本地存储固定键
}
return configId + ":" + platformIdentifier; // 如：b7e96d25:AliyunOSS
}
具体流程图
┌─────────────────────────────────────────────────────────────────────────────┐
│ 完整流程总结 │
├─────────────────────────────────────────────────────────────────────────────┤
│ │
│ ┌───────────────────────────────────────────────────────────────────────┐ │
│ │ 阶段一：启动初始化 │ │
│ │ │ │
│ │ Spring 容器启动 │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ 扫描到 StoragePluginRegistry │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ @PostConstruct → loadPlugins() │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ SPI 扫描 META-INF/services/... │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ ┌─────────────────────────────────────────┐ │ │
│ │ │ 验证条件： │ │ │
│ │ │ 1. 实现 IStorageOperationService 接口 │ │ │
│ │ │ 2. 在 META-INF/services 中注册 │ │ │
│ │ │ 3. 标注 @StoragePlugin 注解 │ │ │
│ │ └─────────────────────────────────────────┘ │ │
│ │ │ │ │
│ │ ├── 满足 → 创建原型实例，存入两个 Map │ │
│ │ │ prototypes.put(identifier, prototype) │ │
│ │ │ metadataMap.put(identifier, metadata) │ │
│ │ └── 不满足 → 跳过 │ │
│ │ │ │
│ └───────────────────────────────────────────────────────────────────────┘ │
│ │
│ ┌───────────────────────────────────────────────────────────────────────┐ │
│ │ 阶段二：运行时使用 │ │
│ │ │ │
│ │ 用户上传文件 │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ 获取 FileInfo.storagePlatformSettingId（配置ID） │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ StorageServiceFacade.getStorageService(configId) │ │
│ │ │ │ │
│ │ ├── configId == null 或 "Local" → 返回本地存储实例 │ │
│ │ │ │ │
│ │ └── 其他 configId → 继续下面流程 │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ StoragePluginManager.getOrCreateInstance(configId, () -> ...) │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ ┌─────────────────────────────────────────┐ │ │
│ │ │ 检查缓存：instanceCache.get(cacheKey) │ │ │
│ │ └─────────────────────────────────────────┘ │ │
│ │ │ │ │
│ │ ├── 命中 → 直接返回实例 │ │
│ │ │ │ │
│ │ └── 未命中 → 执行 Lambda 加载配置 │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ loadConfigFromDatabase(configId) │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ 构建 StorageConfig 对象 │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ StorageInstanceFactory.createInstance(config) │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ pluginRegistry.getPrototype(identifier) │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ prototype.createConfiguredInstance(config) │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ 反射调用有参构造 → 创建配置化实例 │ │
│ │ │ │ │
│ │ ▼ │ │
│ │ 存入缓存 → 返回实例 │ │
│ │ │ │
│ └───────────────────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────────────────┘
拦截器配置
由于在调用链中通常都会有userId,configId的传递，所以我们需要一个基于线程的获取上下文的类储存这些值，拦截器会拦截请求头中的信息放到这个类中
TransmittableThreadLocal 是什么？
┌─────────────────────────────────────────────────────────────────┐
│ ThreadLocal 对比 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ThreadLocal │
│ ├── 每个线程独立存储 │
│ └── 线程池中子线程无法继承父线程的值 │
│ │
│ InheritableThreadLocal │
│ ├── 子线程可以继承父线程的值 │
│ └── 但线程池复用时会出问题 │
│ │
│ TransmittableThreadLocal（阿里开源） │
│ ├── 子线程可以继承父线程的值 │
│ ├── 线程池复用时也能正确传递 │
│ └── 适合异步任务场景 │
│ │
└─────────────────────────────────────────────────────────────────┘
工作流程
┌─────────────────────────────────────────────────────────────────────────────┐
│ 工作流程 │
├─────────────────────────────────────────────────────────────────────────────┤
│ │
│ HTTP 请求到达 │
│ │ │
│ ▼ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ 拦截器：设置上下文 │ │
│ │ │ │
│ │ StoragePlatformContext context = new StoragePlatformContext( │ │
│ │ userId, configId │ │
│ │ ); │ │
│ │ StoragePlatformContextHolder.setContext(context); │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
│ │ │
│ ▼ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ Controller/Service：获取上下文 │ │
│ │ │ │
│ │ String userId = StoragePlatformContextHolder.getUserId(); │ │
│ │ String configId = StoragePlatformContextHolder.getConfigId(); │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
│ │ │
│ ▼ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ 异步任务：自动继承上下文（TransmittableThreadLocal 的优势） │ │
│ │ │ │
│ │ @Async │ │
│ │ public void asyncUpload() { │ │
│ │ // 子线程也能获取到 userId、configId │ │
│ │ String userId = StoragePlatformContextHolder.getUserId(); │ │
│ │ } │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
│ │ │
│ ▼ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ 拦截器：清除上下文（请求结束） │ │
│ │ │ │
│ │ StoragePlatformContextHolder.clear(); │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────────────────┘
本地存储实现（分片上传）
FileChannel
FileChannel 是 Java NIO 中用于文件读写的通道类，提供高效的文件操作能力
┌─────────────────────────────────────────────────────────────────┐
│ FileChannel 优势 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 1. 零拷贝：数据直接在内核层面传输，不经过用户空间 │
│ │
│ 2. 高性能：比传统 IO 快 50% 以上 │
│ │
│ 3. 自动追加：outChannel 会自动追加到文件末尾 │
│ │
│ 4. 简洁代码：一行代码完成文件复制 │
│ │
│ 传统 IO 写法： │
│ byte[] buffer = new byte[8192]; │
│ int bytesRead; │
│ while ((bytesRead = fis.read(buffer)) != -1) { │
│ fos.write(buffer, 0, bytesRead); │
│ } │
│ │
│ FileChannel 写法： │
│ inChannel.transferTo(0, inChannel.size(), outChannel); │
│ │
└─────────────────────────────────────────────────────────────────┘
相关方法
- initiateMultipartUpload() → 初始化分片上传，返回 uploadId
-
- uploadPart() → 上传单个分片，返回 eTag
- listParts() → 列出已上传的分片
- completeMultipartUpload() → 合并所有分片为完整文件
- abortMultipartUpload() → 取消上传，清理临时文件

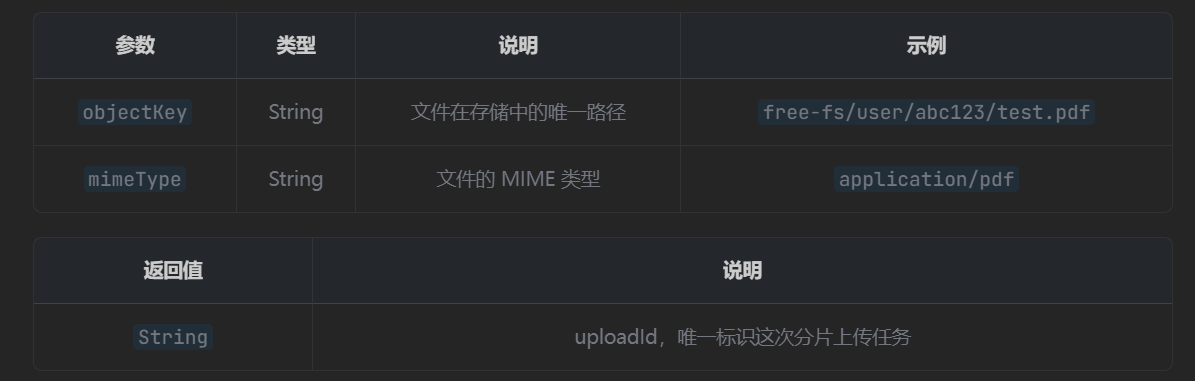

initiateMultipartUpload
初始化分片上传，创建临时目录，生成唯一的上传ID
D:/storage/
└── temp/
└── a1b2c3d4e5f6/ ← uploadId 作为目录名
├── 0 ← 第 0 个分片
├── 1 ← 第 1 个分片
└── 2 ← 第 2 个分片

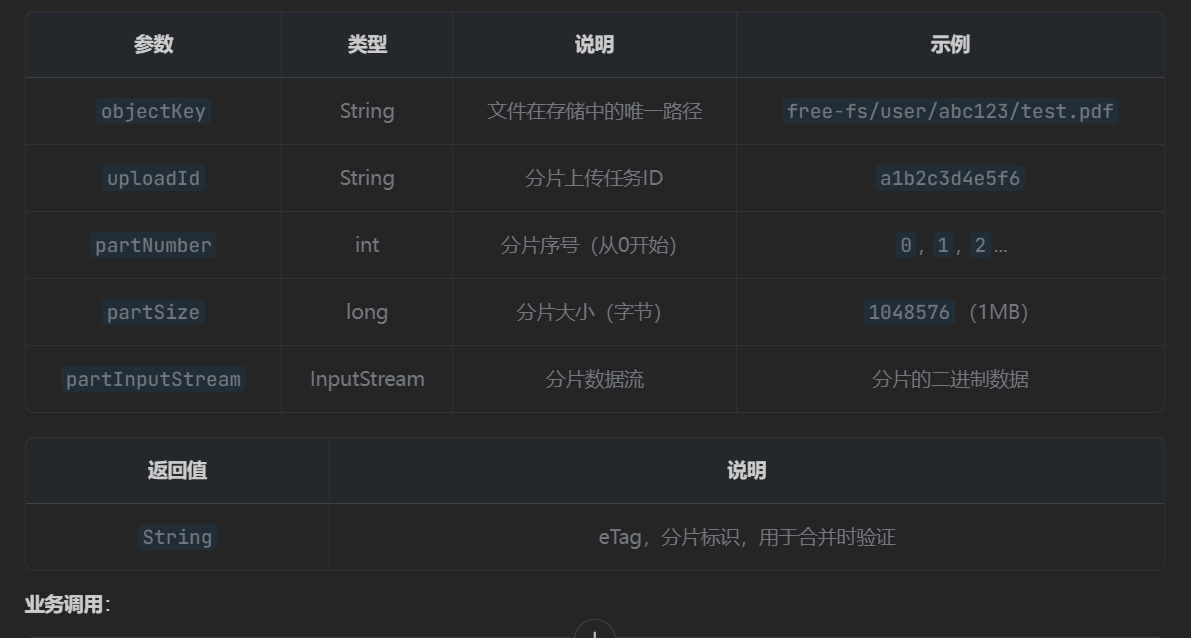

uploadPart
构建分片文件路径，确保临时目录存在
写入分片文件（字节流读取字节数组进行写入）
生成分片标识：获取文件大小和最后修改时间
listParts
作用 ：
- 查询已上传的分片列表
- 用于断点续传时判断哪些分片已上传

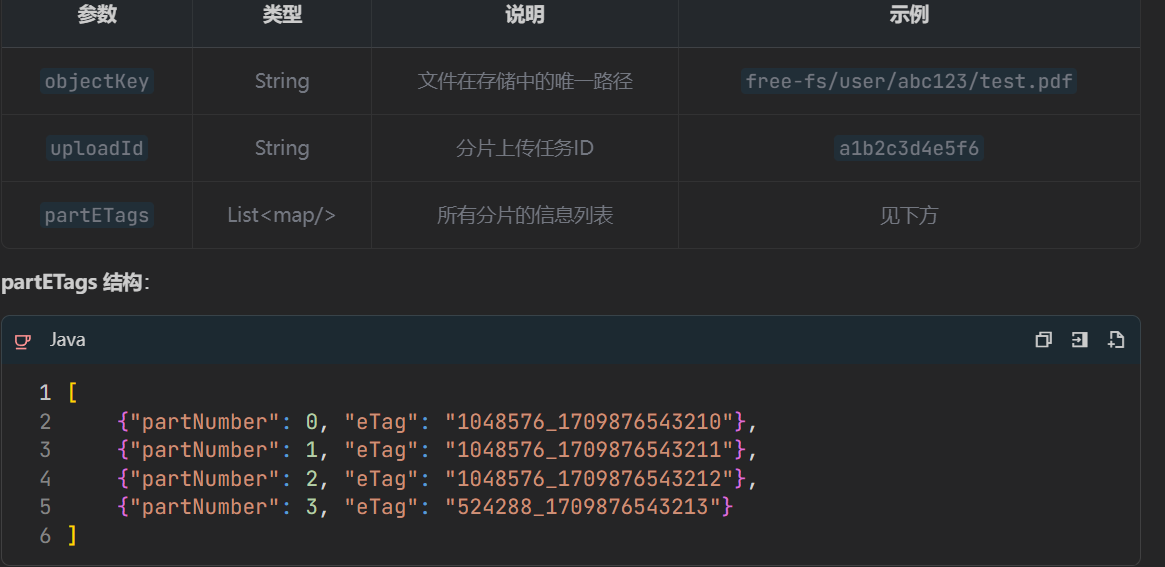

completeMultipartUpload`
作用 ：
- 按顺序合并所有分片为完整文件
- 使用 FileChannel.transferTo() 零拷贝高效合并
- 合并完成后删除临时目录
分片上传流程
// 合并分片文件
String tempDir = getTempDir(uploadId);
try (FileOutputStream fos = new FileOutputStream(targetFile);
FileChannel outChannel = fos.getChannel()) {
// 按分片号排序
partETags.sort((a, b) -> {
int partNumA = (int) a.get("partNumber");
int partNumB = (int) b.get("partNumber");
return Integer.compare(partNumA, partNumB);
});
// 依次读取并合并分片
for (Map<String, Object> partInfo : partETags) {
int partNumber = (int) partInfo.get("partNumber");
String partFilePath = tempDir + partNumber; // 使用分片号作为文件名
File partFile = new File(partFilePath);
if (!partFile.exists()) {
throw new StorageOperationException("分片文件不存在: " + partFilePath);
}
try (FileInputStream fis = new FileInputStream(partFile);
FileChannel inChannel = fis.getChannel()) {
inChannel.transferTo(0, inChannel.size(), outChannel);
}
}
}
临时目录：
temp/{uploadId}/
├── 0 (1MB)
├── 1 (1MB)
├── 2 (1MB)
└── 3 (0.5MB)
│
│ 按顺序合并
▼
最终文件：
D:/storage/free-fs/user/xxx/test.pdf (3.5MB)
文件管理模块
一、上传流程
1. 前端操作
- 选择文件 ：用户在前端选择要上传的文件
- 获取文件信息 ：前端获取文件大小、文件名、MIME类型等信息
- 计算文件MD5 ：前端计算文件的MD5值（用于秒传校验）
- 计算分片数 ：根据文件大小和预设的分片大小计算总分片数
2.后端调用顺序
2.1 初始化上传任务
前端 → FileTransferTaskServiceImpl.initUpload
(InitUploadCmd)
- 参数 ：包含文件名、文件大小、总分片数、分片大小、MIME类型、父目录ID
-
流程 ：
- 生成任务ID和临时文件名
- 生成唯一的objectKey
- 创建FileTransferTask对象并设置初始状态为 initialized
- 保存任务到数据库
- 缓存任务信息
- 推送初始化成功事件
-
返回任务ID给前端
2.2 检查上传（秒传校验）
前端 → FileTransferTaskServiceImpl.checkUpload
(CheckUploadCmd)
- 参数 ：包含任务ID、文件MD5
-
流程 ：
- 获取任务信息
- 更新任务状态为 checking
- 推送检查中状态事件
- 查询是否存在相同MD5的文件
- 如果存在且文件真实存在，执行秒传（调用 handleQuickUpload ）
- 否则，调用存储服务初始化分片上传，获取uploadId
- 更新任务状态为 uploading
- 推送可以开始上传的状态事件
-
返回检查结果给前端
2.3 上传分片
前端 → FileTransferTaskServiceImpl.uploadChunk(byte[]
fileBytes, UploadChunkCmd)
- 参数 ：分片文件字节数组、任务ID、分片索引
-
流程 ：
- 异步执行 doUploadChunk 方法
-
doUploadChunk ：
- 获取任务信息
- 检查任务状态是否为上传中
- 检查分片是否已上传
- 调用存储服务上传分片
- 缓存已上传分片信息和传输字节数
- 推送进度事件
- 检查是否所有分片都已上传（调用 checkAndAutoMerge ）
- 如果所有分片上传完成，异步执行 doMergeChunks
2.4 合并分片
FileTransferTaskServiceImpl.doMergeChunks(String
taskId)
- 流程 ：
- 获取任务信息
- 验证分片是否全部上传
- 更新任务状态为 merging
- 推送合并中状态事件
- 调用存储服务完成分片合并
- 创建文件记录（FileInfo）
- 更新任务状态为 completed
- 清理缓存
- 推送完成事件
- 返回文件信息
3. 前端操作
- 接收任务ID ：从 initUpload 获取任务ID
- 接收检查结果 ：从 checkUpload 获取是否秒传
- 上传分片 ：循环调用 uploadChunk 上传所有分片
- 接收进度 ：通过SSE接收上传进度
- 接收完成事件 ：接收上传完成事件，获取文件ID
二、下载流程
1. 前端操作
- 选择文件 ：用户在前端选择要下载的文件
- 请求下载 ：发起下载请求
2. 后端调用顺序
2.1 初始化下载任务
前端 → FileTransferTaskServiceImpl.initDownload
(InitDownloadCmd)
- 参数 ：包含文件ID、分片大小
-
流程 ：
- 检查并发下载任务数限制
- 获取文件信息
- 验证文件存在性和权限
- 计算分片总数
- 创建下载任务，状态为 initialized
- 保存任务到数据库
- 缓存任务信息
- 推送初始化成功事件
-
返回任务信息给前端
2.2 下载分片
前端 → FileTransferTaskServiceImpl.downloadChunk
(String taskId, Integer chunkIndex)
- 参数 ：任务ID、分片索引
- 流程 ：
- 获取任务信息
- 验证任务类型和分片索引
- 计算分片的字节范围
- 调用存储服务下载分片
- 返回分片数据流给前端
3. 前端操作
- 接收任务信息 ：从 initDownload 获取任务ID、总分片数等信息
- 下载分片 ：循环调用 downloadChunk 下载所有分片
- 组装文件 ：将所有分片组装成完整文件
三、任务管理流程
1. 暂停任务
前端 → FileTransferTaskServiceImpl.pauseTransfer
(String taskId)
- 流程 ：
- 获取任务信息
- 验证状态是否支持暂停
- 验证状态转换合法性
- 更新任务状态为 paused
- 推送暂停状态事件
2. 恢复任务
前端 → FileTransferTaskServiceImpl.resumeTransfer
(String taskId)
- 流程 ：
- 获取任务信息
- 验证状态是否支持恢复
- 根据任务类型确定目标状态（上传中/下载中）
- 验证状态转换合法性
- 更新任务状态
- 推送恢复状态事件
3. 取消任务
前端 → FileTransferTaskServiceImpl.cancelTransfer
(String taskId)
- 流程 ：
- 获取任务信息
- 检查任务状态是否可以取消
- 验证状态转换合法性
- 推送取消中状态事件
- 更新任务状态为 canceled
- 中止分片上传（如果是上传任务）
- 删除任务记录
- 清理缓存
- 推送已取消状态事件
4. 清除已完成任务
前端 → FileTransferTaskServiceImpl.clearTransfers()
- 流程 ：
- 查询已完成的任务
- 删除任务记录
- 清理缓存
四、关键状态转换流程
上传任务状态转换
initialized → checking → uploading → merging →
completed
↓ ↓ ↓
failed paused failed
↓ ↓
canceled canceled
下载任务状态转换
initialized → downloading → completed
↓
paused
↓
canceled
五、完整交互时序图
上传流程时序图
- 前端 ：选择文件，计算MD5和分片数
- 前端 → 后端 ：调用 initUpload
- 后端 ：创建上传任务，返回任务ID
- 前端 → 后端 ：调用 checkUpload
- 后端 ：检查秒传，返回检查结果
- 前端 ：如果不是秒传，循环调用 uploadChunk 上传分片
- 后端 ：异步处理分片上传，推送进度
- 后端 ：所有分片上传完成，自动调用 doMergeChunks
- 后端 ：合并分片，创建文件记录，推送完成事件
- 前端 ：接收完成事件，显示上传成功
下载流程时序图
- 前端 ：选择文件，发起下载请求
- 前端 → 后端 ：调用 initDownload
- 后端 ：创建下载任务，返回任务信息
- 前端 ：循环调用 downloadChunk 下载分片
- 后端 ：返回分片数据流
- 前端 ：接收分片，组装成完整文件
删除文件（ Spring 框架的 事务同步机制 ）
确保“删除物理文件”这个操作，只有在数据库事务成功提交（Commit）之后才会执行。
TransactionSynchronizationManager.registerSynchronization(
new TransactionSynchronization() {
@Override
public void afterCommit() {
for (FileInfo file : physicalFilesToDelete) {
try {
deletePhysicalFile(file);
} catch (Exception e) {
log.error("删除物理文件失败: {}", file.getObjectKey(), e);
}
}
}
}
);
如果不进行这个操作的话，在删除物理文件之后，有异常出现（更新用户统计等），事务进行回滚，数据库回滚成删除前的状态，但是这时物理文件已经被删除了，造成数据不一致的问题
代码工作原理
TransactionSynchronizationManager.registerSynchronization(...) 注册了一个回调监听器：
- 注册阶段：当前代码执行时，只是把这个“删除任务”登记在册，并不会立即执行。
- 等待阶段：主业务逻辑继续执行，直到整个数据库事务结束。
- 触发阶段：
- 如果事务成功提交 (
afterCommit)：Spring 调用afterCommit()方法。此时，数据库变更已永久生效，代码开始遍历physicalFilesToDelete列表，真正去删除云存储上的文件。这是安全的。 - 如果事务回滚 (
afterRollback)：Spring 不会调用afterCommit()。那个删除物理文件的代码永远不会执行。数据库记录恢复了，物理文件也还在，数据保持一致。
- 如果事务成功提交 (
